水泥行业细粉物料下料溜子及料斗内壁腐蚀磨损修复材料使用方法
1. 表面处理：对需处理部位进行粗化处理（喷砂处理效果佳，如不具备喷砂条件也可用角磨机打磨处理）；对粗化处理过的表面清洗剂（可用丙酮、乙酸乙酯等）清洗并晾置干燥；处理过的表面应是粗糙、干净的新鲜金属基材。
2、配制：将KN17防腐蚀耐磨材料按比例把A、B组份混合均匀，并在30min内用完。一般是边施工边配置，一次配置量大不能超过10公斤，一次配置过多的胶，固化速度快，还没用完已经部分固化而不能使用。

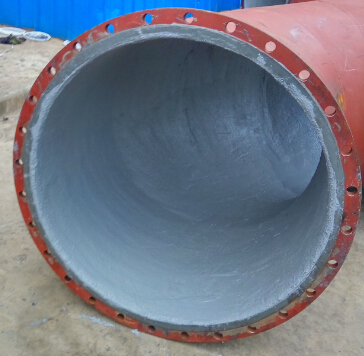

3、涂敷：KN17合适的涂层厚度是10～15mm，将混合好的材料涂敷于底涂表面，胶层要压实。涂层涂到需要的尺寸后把表面修平整。
4、固化：25℃固化24小时可投入使用；温度低于15℃时，应采用加热来促进固化。有加热条件的在常温固化后尽量80℃保温2小时，涂层性能可提高30%。
